Испитивање у кругу
Један од најмоћнијих и свеобухватнијих алата за тестирање штампане плоче зове се Ин-Цирцуит Тест (ИКТ). ИКТ тест опрема користи лежиште нокта (тест сонде) за приступ ножевима кругова на склопу плоче и мерење компонената на изолованој основи. Односно, једна компонента у исто време, без обзира на било које друге компоненте које су електрично повезане са њима. Може се измерити отпор, капацитивност, индуктивност, рад аналогних компоненти, као и неке функције дигиталних кола. Сложеност дигиталних кола може учинити комплетан тест непромењиво скупим, али у супротном ИКТ може бити кључно средство за провјеру да ли су штампане плоче исправно произведене и стога ће имати велику вјероватноћу да буду изведени како је наведено.
Преглед
ИКТ опрема мери сваку компоненту једну по једну како би се утврдило да се налази на исправној локацији и да има исправну вредност. Будући да већина грешака у монтажи потиче из процеса производње који се састоји од кратких, отворених или погрешних делова, ИЦТ може ухватити већину, ако не и све, ове врсте недостатака. Када ИЦ не успију, један од главних узрока је статичко оштећење. Те кварове може открити и ИКТ. Неки тестери могу чак и тестирати функционалност ИЦ-а како би пружили већу поузданост.
ИКТ не тестира функционално склоп склопа, тако да не гарантује рад склопа. Пре него што се дизајн покаже исправним, може се користити за осигурање исправног извођења склопа.
ИЦТ опрема
Тестер-систем матрице возача и сензора који се користе за подешавање и вршење мерења. Ово се може користити за разне дизајне плоча.

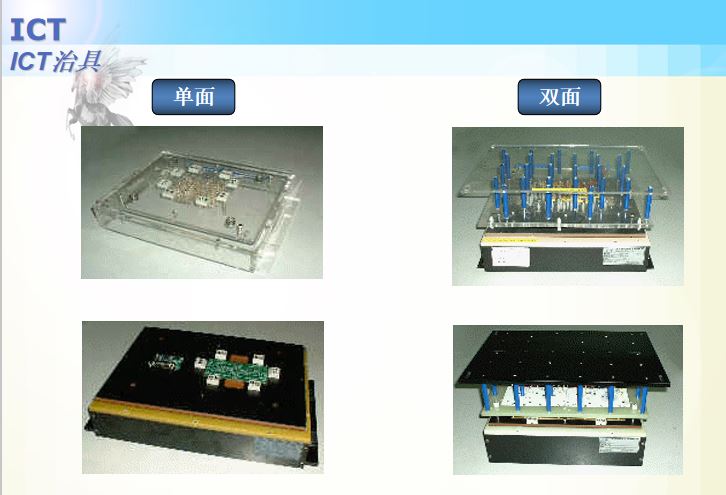

Причвршћивач - прикључак за систем информационих система повезује се са учвршћивачем. Причвршћивач је прилагођено сучеље између ИКТ-а и поједине јединице која се тестира. Потребне су везе за тачке возачких сензора и усмеравају их према специфичним тачкама на испитном уре ају помоћу опружних тестних игле или "ноктију". Ово је јединствена јединица за сваку тестирану склопку.
Софтвер - пише се за сваку врсту плоче која се тестира. Контролише тестни систем, дефинира бодове за тестирање, распон вриједности за критерије проласка / неуспјеха. Софтвер је такође јединствен за сваки дизајн монтаже који се тестира.
ИЦТ системи су релативно скупи за куповину и имају високу цену коришћења (због прилагођених чвора и програмирања). Тако се обично користе на склоповима велике запремине и велике вредности.
Тест покривености
Практично гледано, покривеност тестом 100% није могућа због:
Физички приступ свим чворовима на склопу.
Кондензатор или индуктори мале вредности као унутрашњи капацитивност или индуктивност испитног система могу маскирати тачно испитивање.
Ограничења система за укупан број чворова у односу на капацитет система. Међутим, „имплицирано тестирање“ може се користити за стицање одређеног нивоа самопоуздања када је капацитет проблем. Овом техником се велики делови кола који садрже више компоненти тестирају као једна целина.
Типови ИЦ тестера
Обично је доступно неколико различитих врста тестера. Избор зависи од процеса производње / испитивања, обима производње и дизајна производа
Стандардни - машине са основним отпором, континуитетом, капацитетом и неком функционалношћу уређаја.
Летећа сонда - узорак за учвршћивање који тестира јединицу уз контакт са неколико сонди које се могу кретати по плочи и успостављати контакт према потреби. Покрети су под софтверском контролом, тако да се било какве исправке на плочи могу сместити у софтвер, а не у физички тест „ноктију“.
Мануфацтуринг Дефецт Анализер (МДА) - нуди основни тест отпорности, континуитета и изолације у кругу . Али је ограничен на откривање оштећења у производњи као што су кратки спојеви преко трачница и спојеви отвореног круга.
Иако ИКТ има бројне предности и може бити идеалан облик теста штампаних плочица, јер се величине електронских компоненти и даље смањују, а густине повећавају, потешкоће у приступу свим чворовима постају све теже и теже, тако да је неопходно размотрити остале технике испитивања.
